3MS-Schüsselsortieranlage mit Wasserentladung

Linia sortownicza 3MS z wodnym rozładunkiem to zaawansowane rozwiązanie do automatycznego sortowania owoców i warzyw kulistych, takich jak jabłka, gruszki, śliwki, brzoskwinie, cytrusy, pomidory czy papryka. System łączy delikatny transport wodny, precyzyjne ważenie oraz analizę wizyjną, zapewniając wysoką wydajność, powtarzalną jakość sortowania i możliwość dalszej rozbudowy linii.

Sortierlinie Misowa 3MS

Linia sortownicza 3MS z wodnym rozładunkiem to zaawansowane technologicznie rozwiązanie przeznaczone do precyzyjnego Sortierung von Obst und Gemüse, w szczególności produktów o kształcie kulistym. Centralnym elementem linii jest misowa maszyna sortownicza 3MS, wyposażona w system wizyjny, który analizuje każdy owoc pod kątem wielkości, wagi, koloru, kształtu i uszkodzeń.

Zastosowanie elektronicznego sortowania produktów oraz maszynowego rozpoznawania produktów zapewnia wysoką dokładność klasyfikacji, powtarzalność wyników oraz ograniczenie strat. Dzięki temu linia 3MS wspiera gospodarstwa i zakłady przetwórcze w podnoszeniu jakości produktu końcowego oraz utrzymaniu konkurencyjności na rynku.

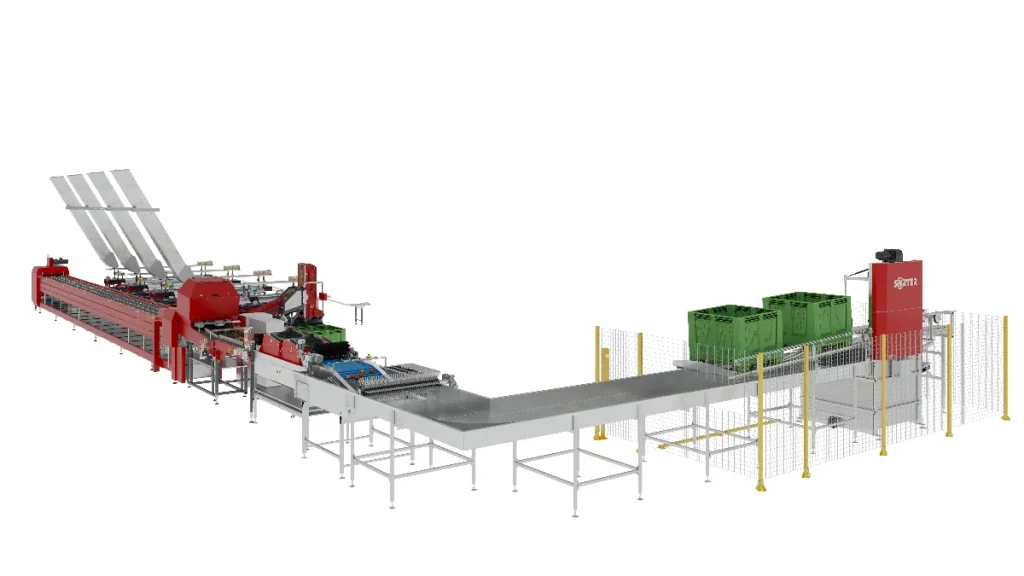

Eine automatisierte industrielle Verpackungsmaschine mit Förderbandsystem, roten und silbernen Komponenten, die grüne Kisten verarbeitet und stapelt, ist von einem Schutzzaun umgeben.

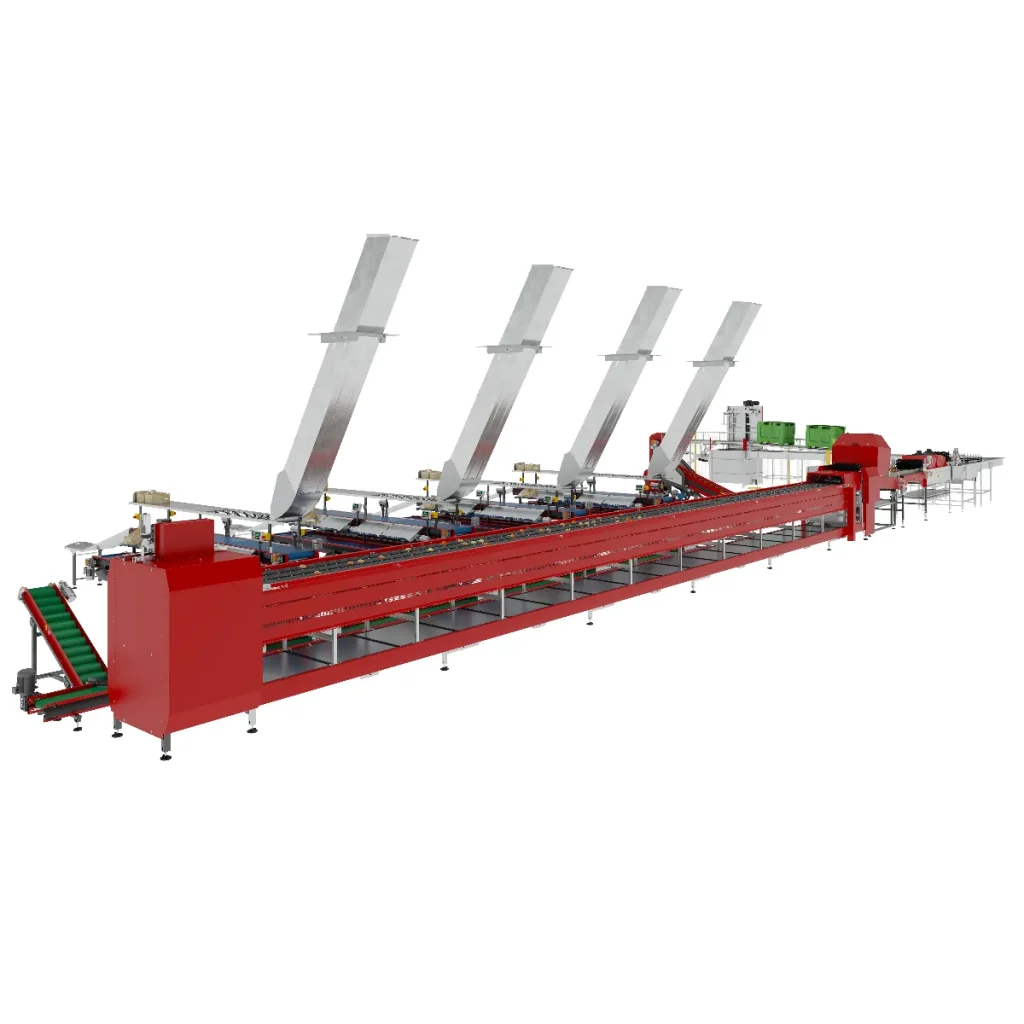

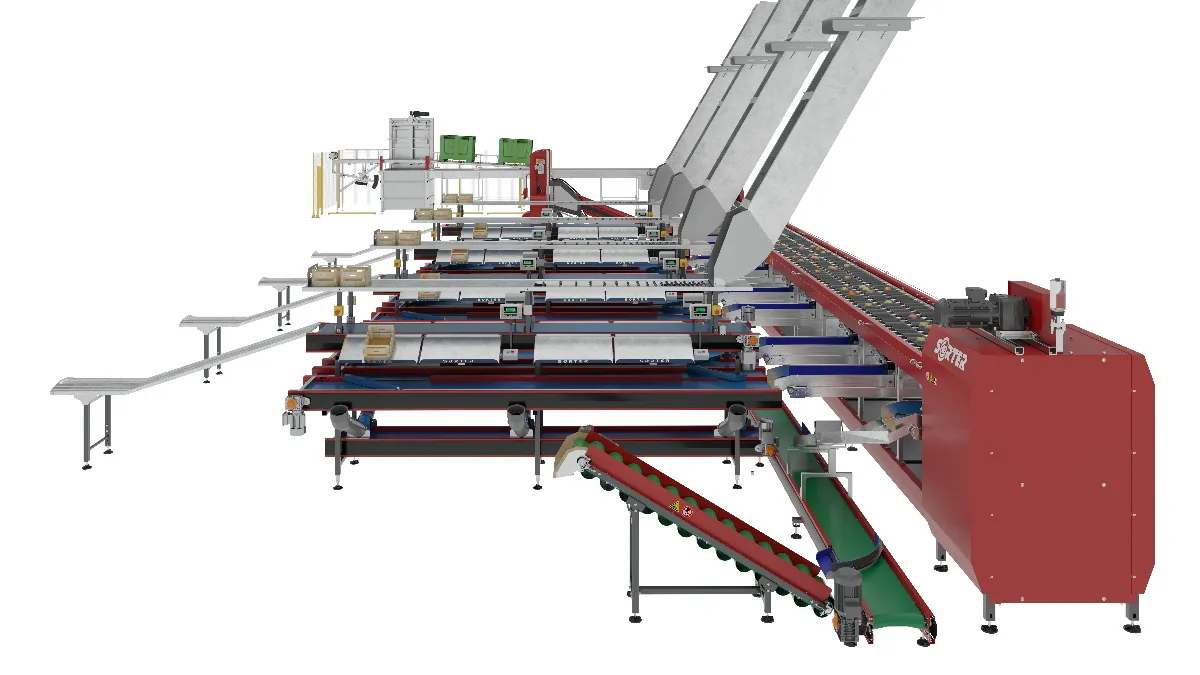

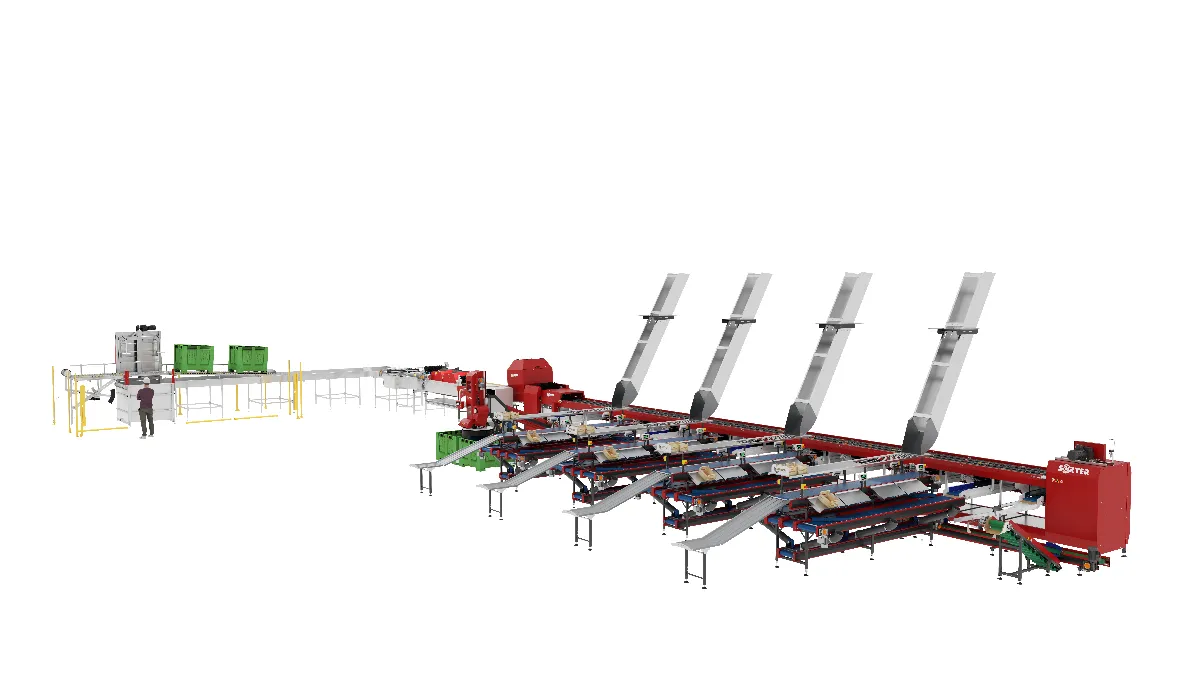

Eine große, rote, automatisierte Verpackungsmaschine mit Förderbändern und vertikalen Metallrutschen, die zum Sortieren und Verarbeiten von Produkten in einem industriellen Umfeld eingesetzt wird.

Anwendung und Zielbranchen

Sortierlinie Misowa 3MS mit Wasserentladung Funktioniert gut in:

 • Obstanbau – Sortieren von kugelförmigen Obst- und Gemüsesorten wie: Äpfel, Birnen, Pfirsiche, Zitrusfrüchte, Tomaten, Paprika, Zucchini, Auberginen, Gewächshausgurken.
• Lebensmittelverarbeitung – schnelle und präzise Vorbereitung von Obst und Gemüse für die Weiterverarbeitung, z. B. Schneiden, Einfrieren oder Verarbeiten zu Fertigprodukten.
• Logistikzentren: Klassifizierung von Produkten, bevor diese an Geschäfte, Großhändler oder Endkunden versandt werden.

Maszyna jest idealnym rozwiązaniem dla firm i gospodarstw dążących do zwiększenia wydajności, poprawy jakości produktów oraz pełniejszej automatyzacji procesów, przy jednoczesnym zachowaniu delikatnego traktowania owoców i warzyw.

ERFAHREN SIE MEHR
FRAGEN SIE NACH EINEM ANGEBOT

Woraus besteht es? Misowa 3MS-Linie mit Wasserentladung

IN DER LINIE ENTHALTENE MASCHINEN

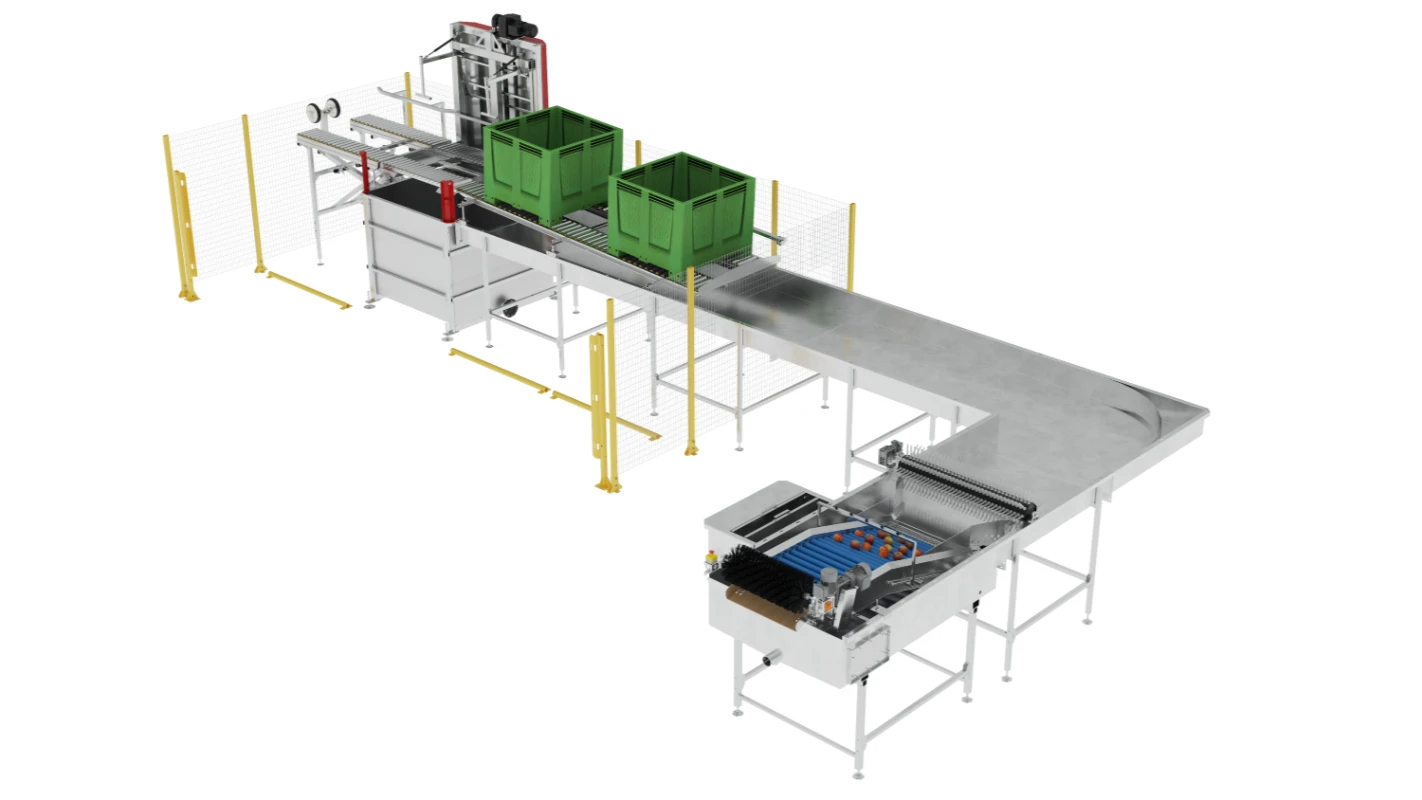

PPA-L
Rollenförderer mit Kastenpalettenzuführung
NWW
Gabelstapler-Annäherung
RZP
Einfache Entladung durch Eintauchen
PRR
Schwerkraftentladerollenförderer
ZKW
Wasserkanalanlage (Wassertransport und Produktpufferung)
PRO
Fingerrollen-Fruchtstreicher„
EWR
Rohraufzug

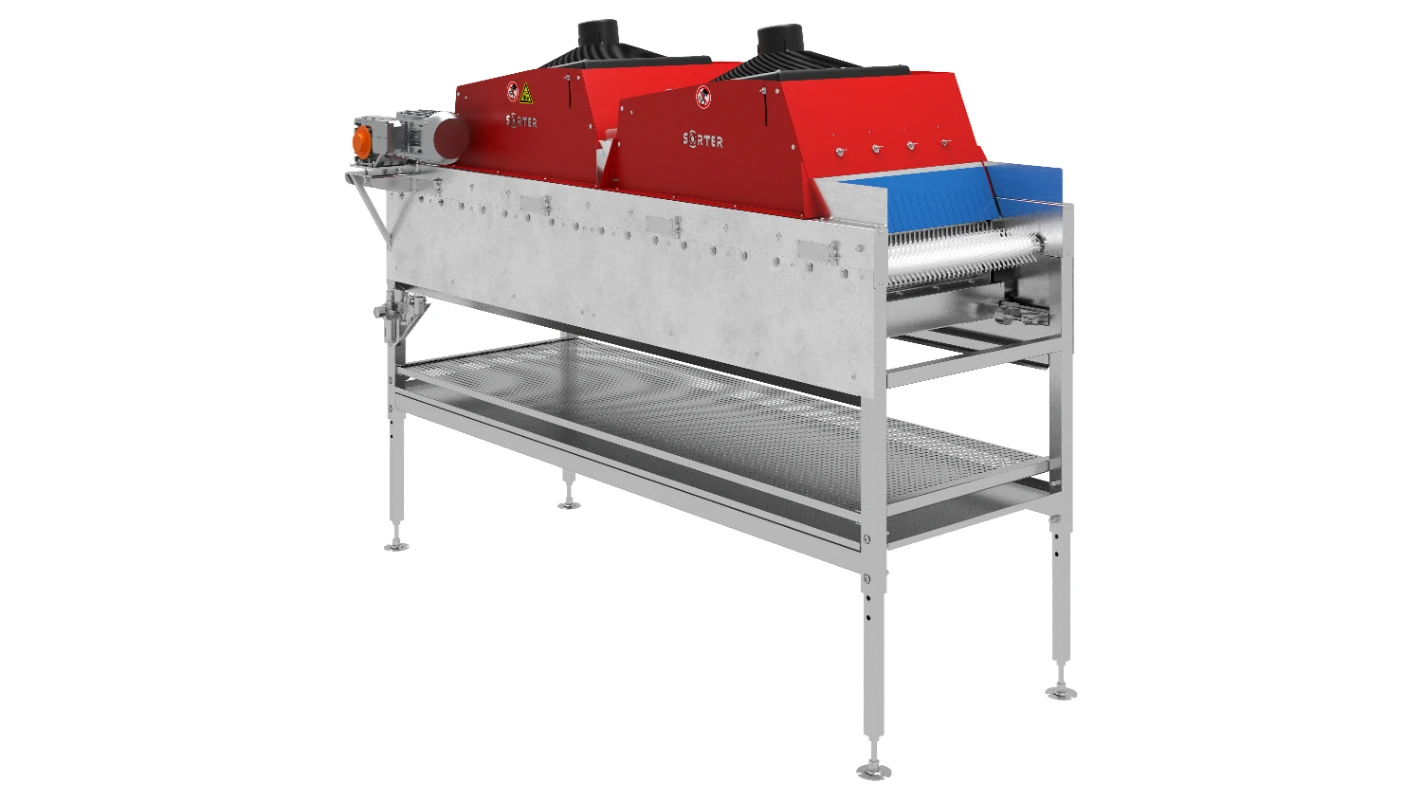

SOG-W
Obsttrockner mit Ventilator
SZR
Rückförderband
STV-3

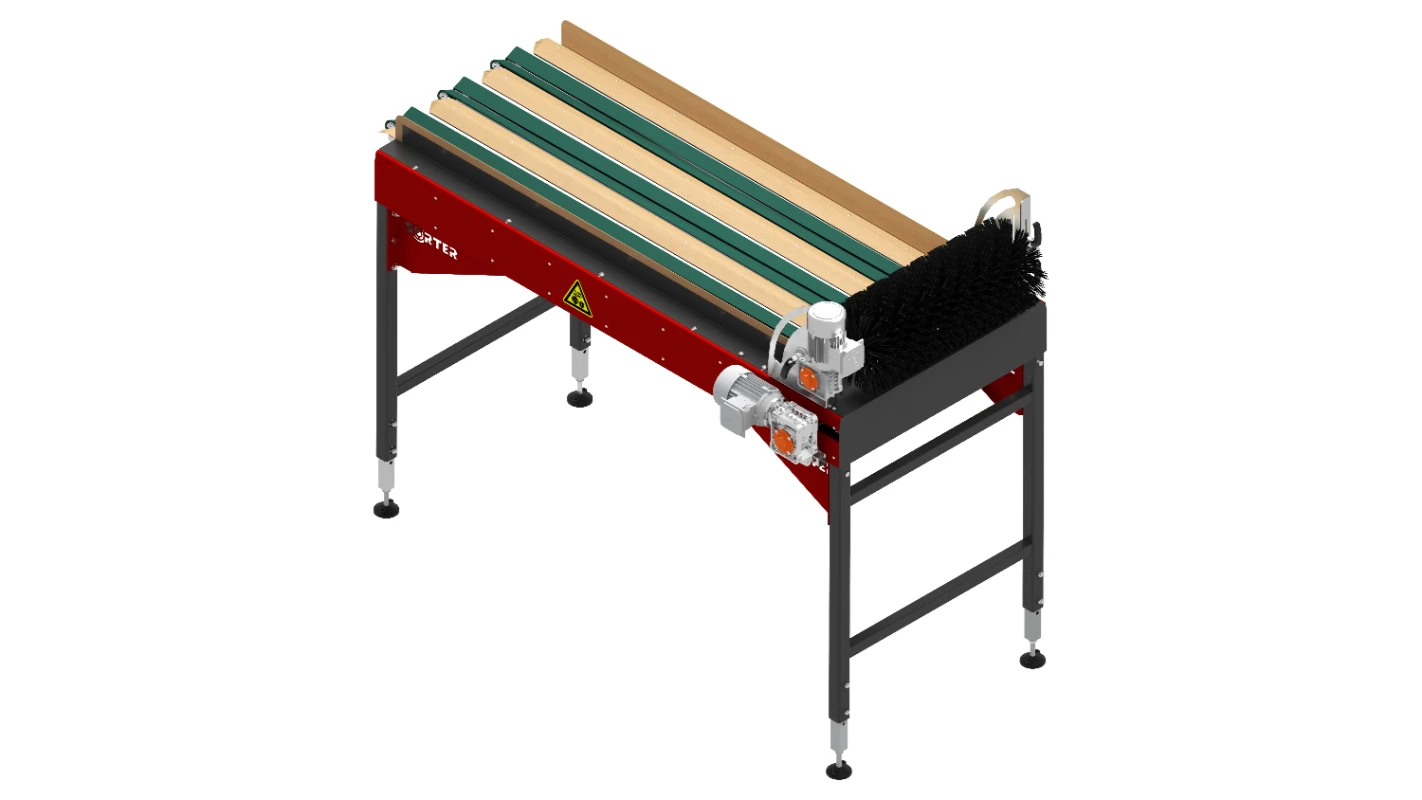

V-förmiges Förderband„
MS

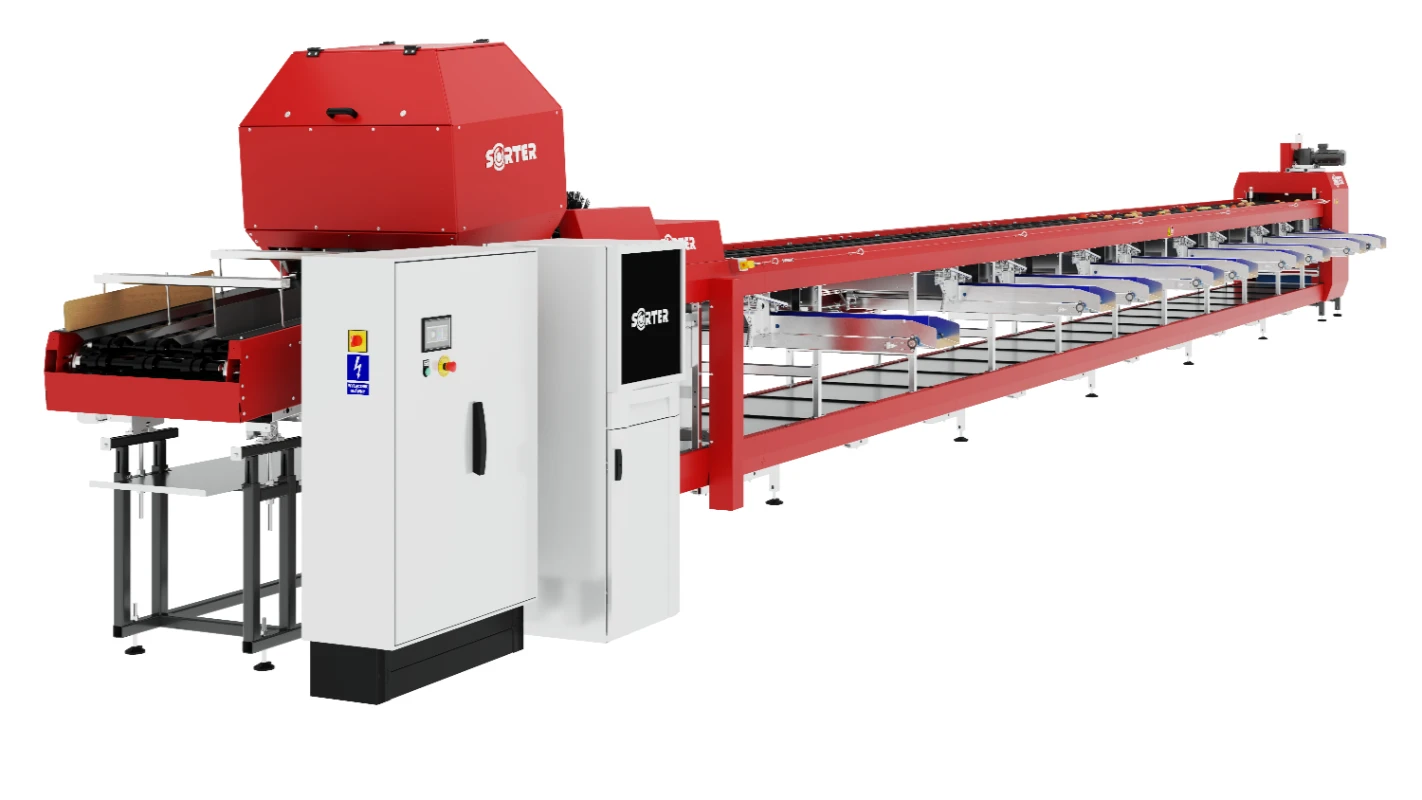

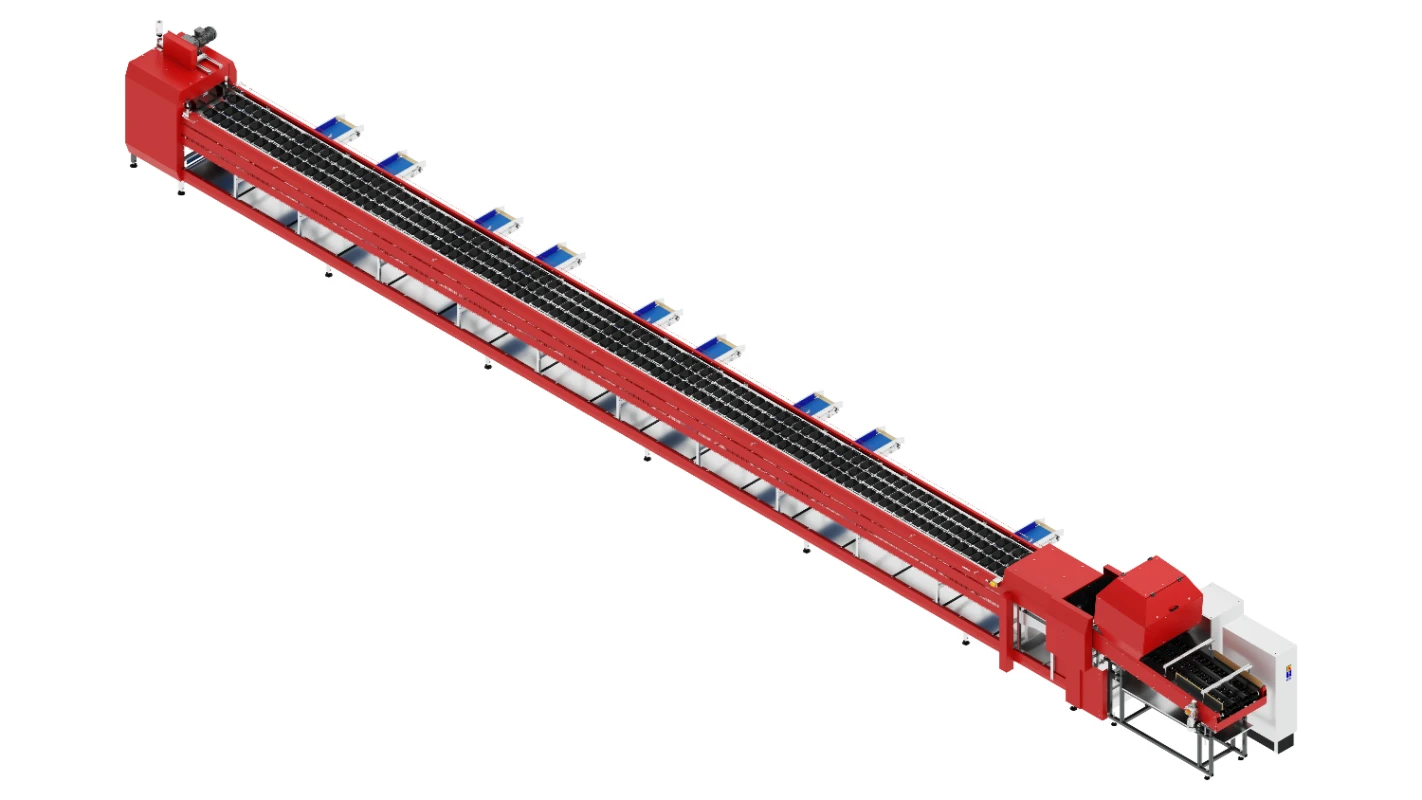

3MS-Sortiermaschine

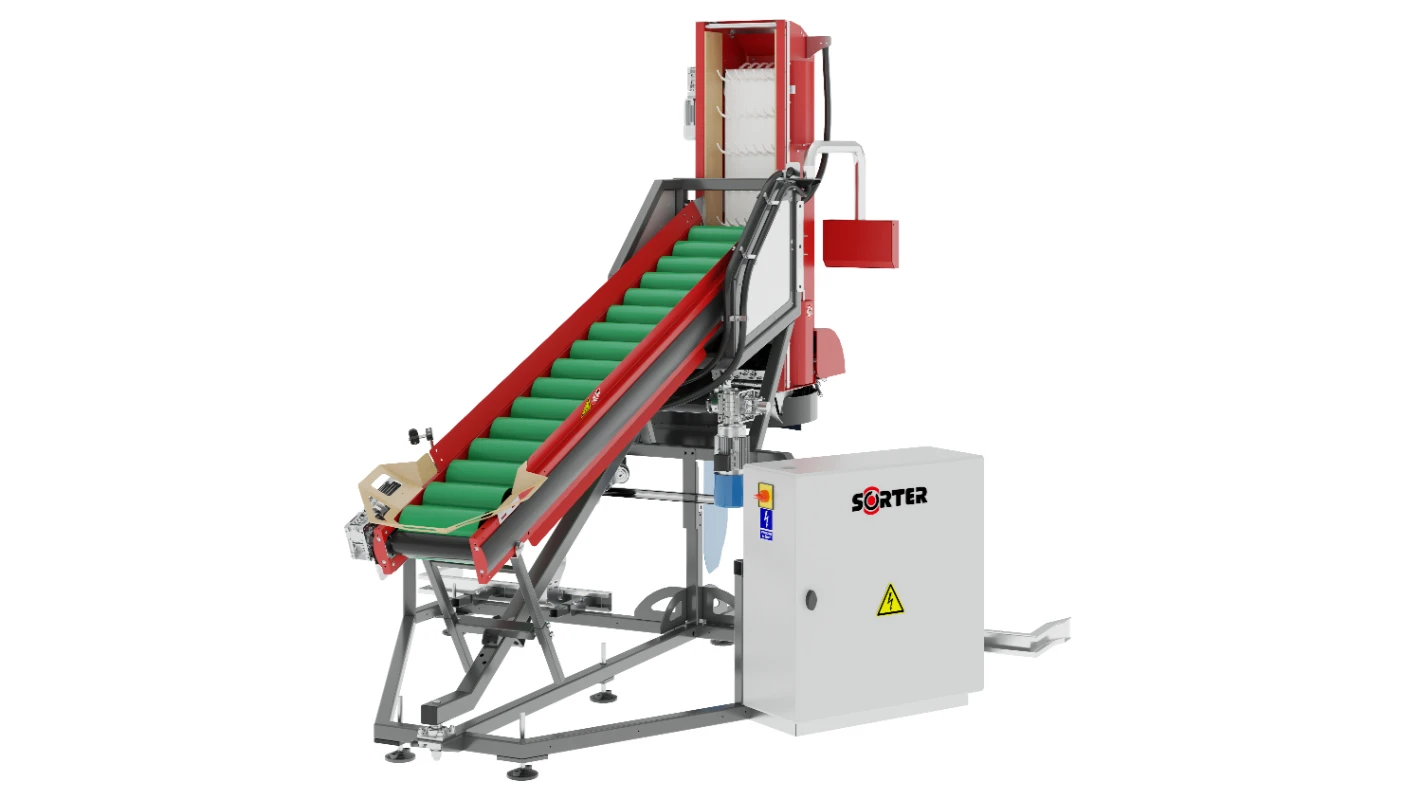

NSJ-2
Einkopf-Doppelbehälterfüller

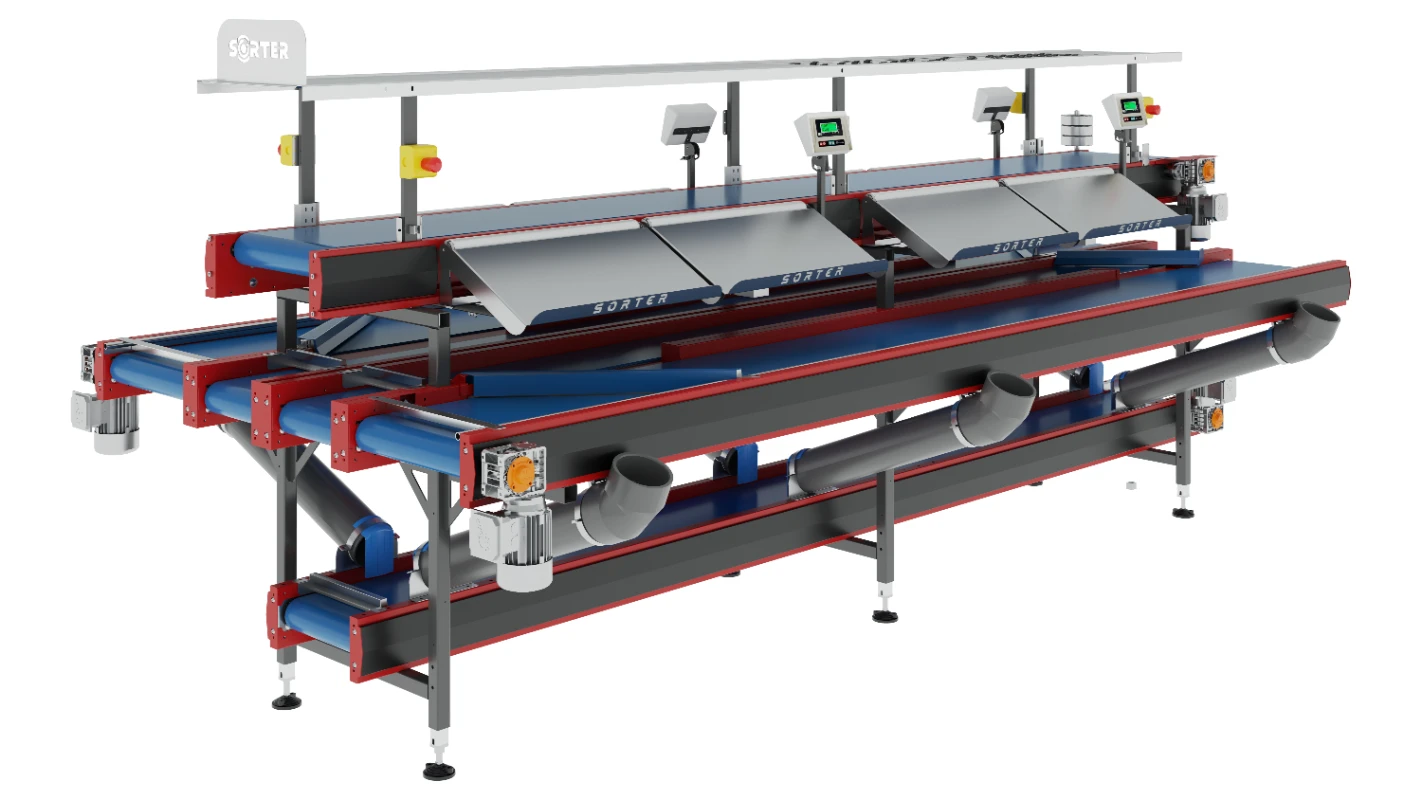

SPSE-4
Wirtschaftlicher Packtisch

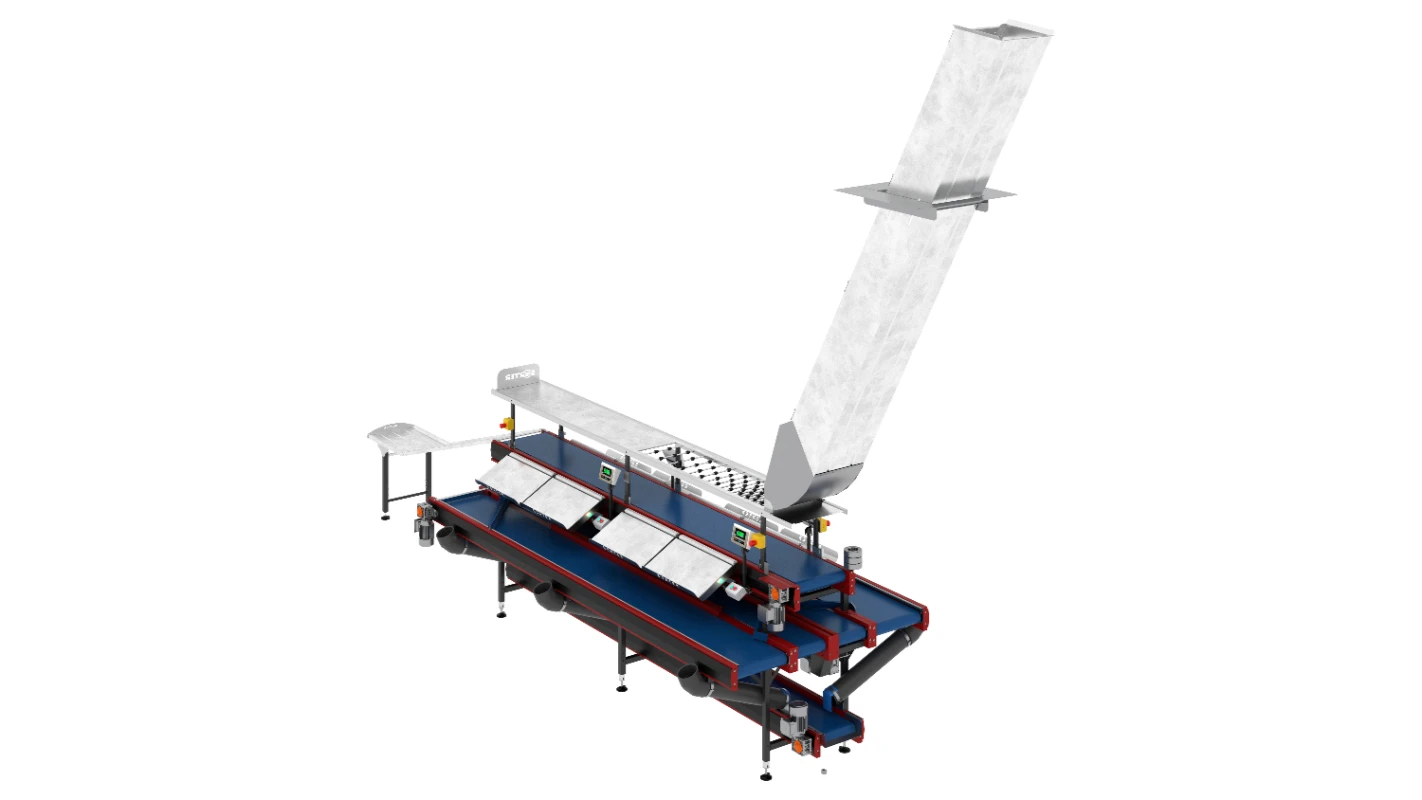

BSK
Verpackungsfolie
ZRZ
Pappe fällt herunter
Zapfwelle 2-C

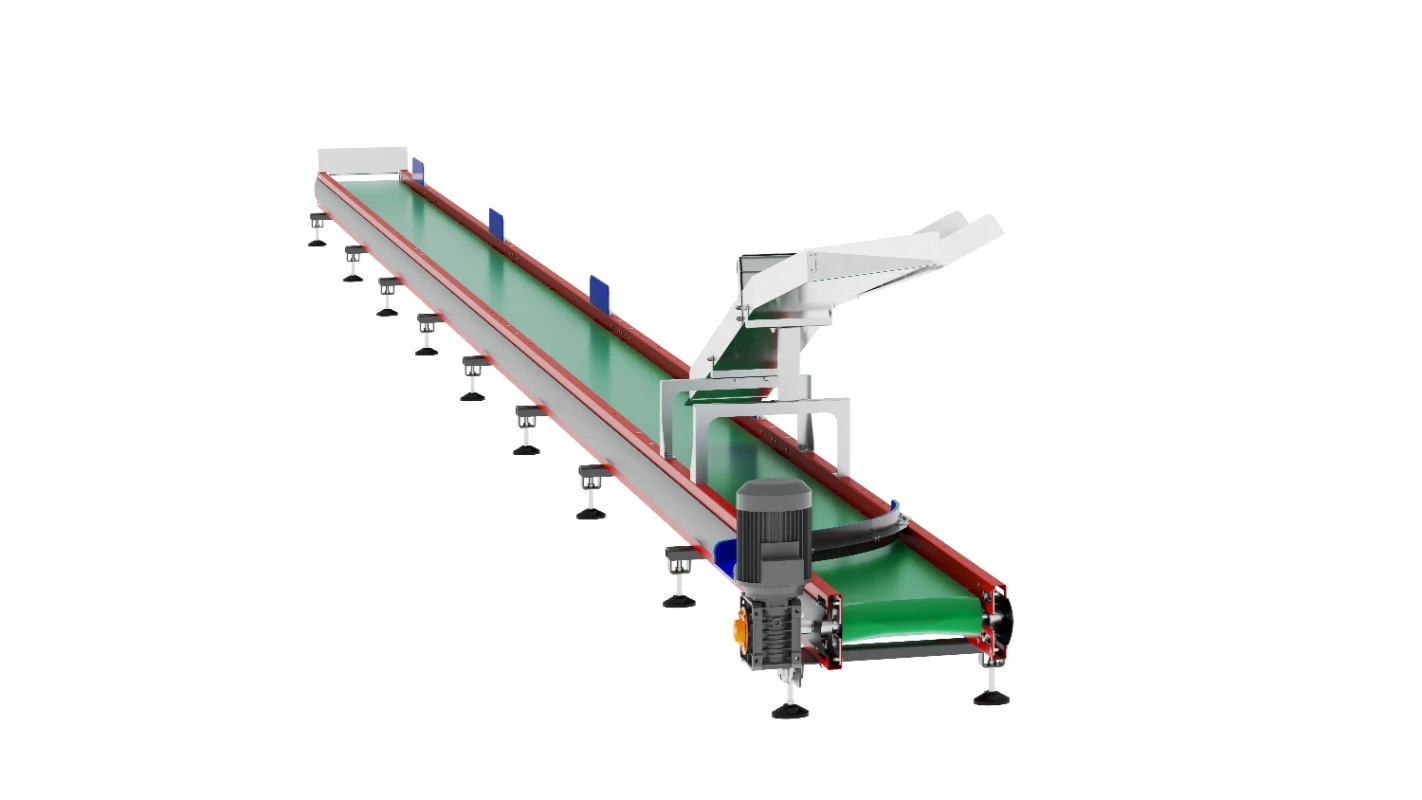

Zentrales Förderband
WYG
Ein Zaun mit Lichtschranke

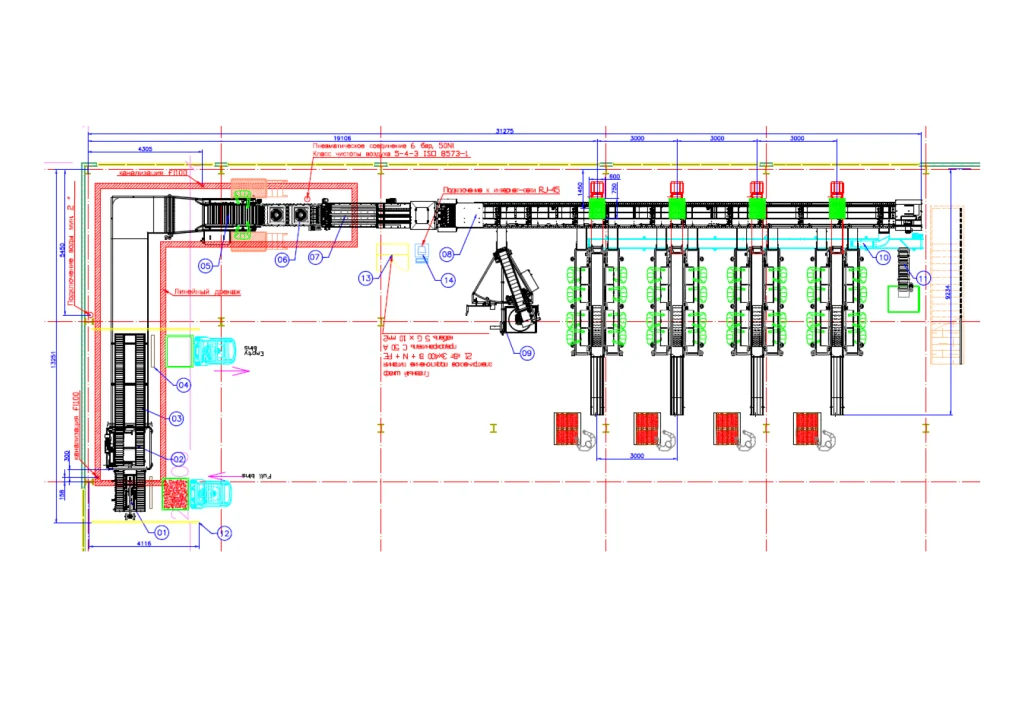

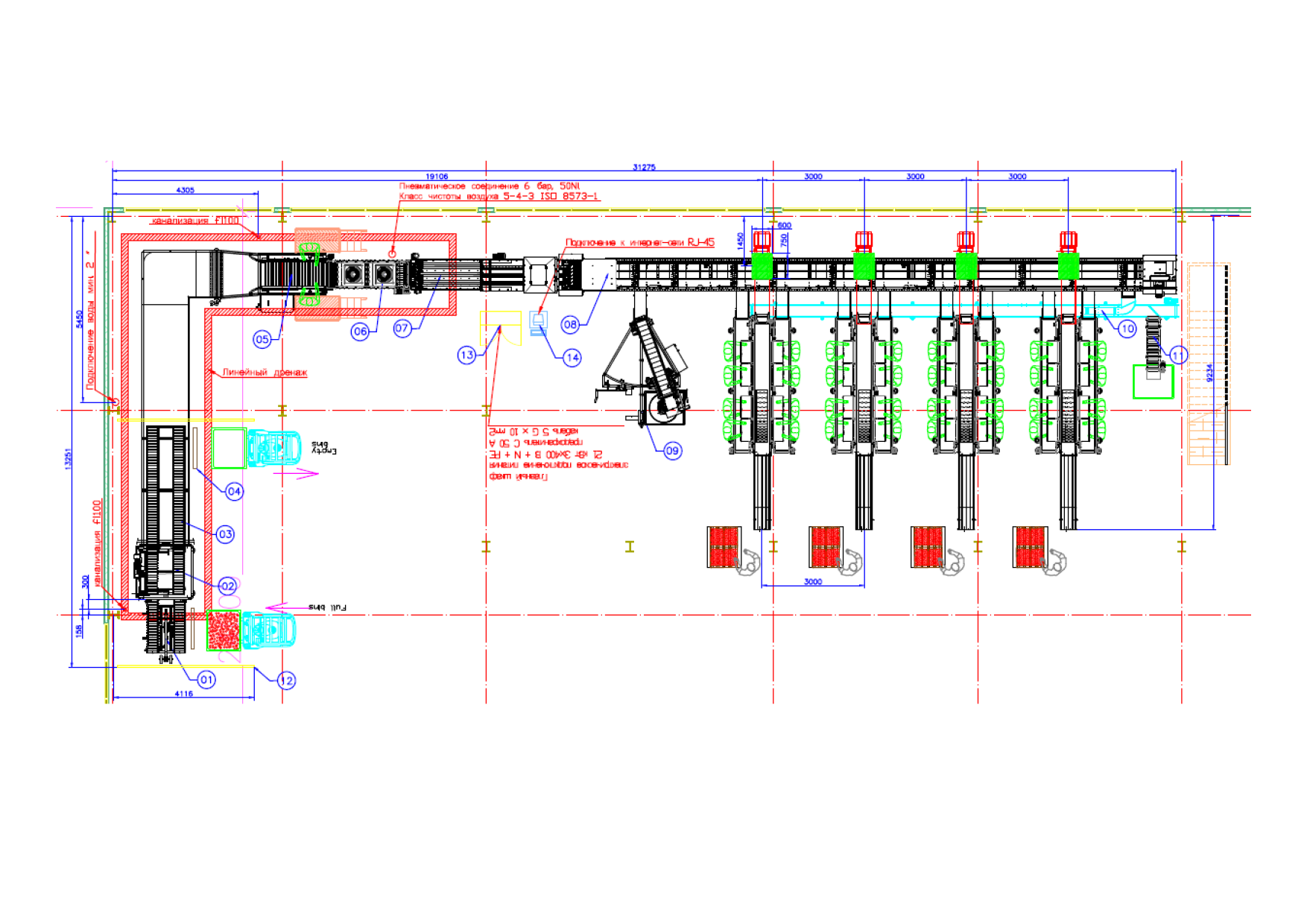

Ein technischer Lageplan einer Industrieanlage zeigt Förderbänder, Maschinen, Arbeitsplätze und markierte Maße. Anlagen und Wege sind farblich gekennzeichnet, mit Beschriftungen und Symbolen, die auf verschiedene Funktionen hinweisen.

Warum lohnt es sich, sich dafür zu entscheiden? 3MS Schüsselsortieranlage mit Wasserentladung

  • Effizienz in Zahlen:
    Linia sortownicza 3MS z wodnym rozładunkiem umożliwia automatyczne, ciągłe sortowanie dużych partii produktów, z wysoką powtarzalnością wyników i minimalną ingerencją operatora. Maszyna sortownicza 3MS osiąga wydajność do ok. 6 ton na godzinę (w zależności od rodzaju produktu). Dokładne dawkowanie produktu na miski oraz elektroniczna kontrola parametrów pozwalają na optymalne wykorzystanie mocy linii.
  • Vielseitigkeit im Betrieb:
    Linia sortownicza 3MS jest niezwykle wszechstronna – może sortować różne gatunki owoców i warzyw w szerokim zakresie średnic (od ok. 50 do 130 mm), łącząc jednocześnie klasyfikację według wagi, wielkości, koloru oraz uszkodzeń. Dzięki programowalnym ustawieniom operator może szybko dostosować kryteria sortowania do aktualnego produktu i wymagań odbiorców.
  • Perspektiven für die weitere Entwicklung:
    Maszyna 3MS i cała linia zostały zaprojektowane w sposób modułowy, co ułatwia ich stopniową rozbudowę. Użytkownik może rozpocząć od konfiguracji podstawowej, a wraz ze wzrostem produkcji lub zmianą profilu działalności – dokładać kolejne moduły i funkcje:
    • dodatkowe stoły pakerskie,
    • napełniarki skrzyniopalet,
    • linie do presortingu,
    • moduły automatycznego pakowania i paletyzacji.
  • Zu den Erweiterungsoptionen gehören:
    • Linia do presortingu – wstępne sortowanie według wybranych parametrów (np. wielkości lub wagi), co jest kluczowe przy dużej zmienności produktu i wysokich wolumenach.
    • Paletyzacja – dedykowane rozwiązania do automatycznego układania opakowań na paletach, które usprawniają logistykę wewnętrzną.
    • Pakowanie indywidualne – integracja systemów do pakowania w mniejsze opakowania jednostkowe (np. tacki, worki, kartony), co ułatwia bezpośrednią obsługę sieci handlowych.

    Każda z tych opcji pozwala dopasować linię 3MS do aktualnych potrzeb zakładu, a jednocześnie zapewnia możliwość rozwoju w kolejnych etapach.

Technische Parameter 3MS Misowa-Linie mit Wasserentladung

TECHNISCHE DATEN
Präzise Sortierung
• Wydajność: do 6t/h
• Zakres średnic produktu: ok. 50–130 mm
• Rodzaje produktów: kuliste owoce i warzywa (jabłka, gruszki, śliwki, brzoskwinie, cytrusy, pomidory, papryka, cukinia, bakłażan, ogórek szklarniowy)
• Zakres sortowania: waga, wielkość, kolor, kształt oraz uszkodzenia (zewnętrzne – na powierzchni owocu; możliwa rozbudowa o dodatkowe kryteria)
System misek transportuje każdy owoc indywidualnie, co pozwala na jednostkowe ważenie i ocenę wizyjną oraz precyzyjny zrzut na odpowiednią ścieżkę odbiorczą.
Fortschrittliche Technologie
• System wizyjny – zestaw kamer oraz oświetlenie LED, które analizują powierzchnię owocu.
• Elektroniczny system ważenia – moduł wagowy na każdej ścieżce, połączony z komputerem sterującym.
• Panel sterujący – intuicyjny interfejs do ustawiania klas jakościowych i wagowych, podglądu statystyk oraz zarządzania pracą linii.
Wodny rozładunek i kanały wodne
• Delikatny wodny rozładunek skrzyniopalet minimalizuje ryzyko obicia owoców.
• Produkt zanurzany jest w wodzie i transportowany kanałami wodnymi do kolejnych etapów linii.
• 3-stopniowa filtracja wody zapewnia utrzymanie odpowiedniej czystości, chroni pompę oraz ogranicza zużycie wody w obiegu zamkniętym.
Trocknungssystem
• Gąbki o zwiększonej chłonności – nawet do 4-krotnie większa zdolność absorpcji wody niż w standardowych rozwiązaniach.
• System wyciskania gąbek – mechaniczny lub pneumatyczny, pozwala utrzymać wysoką skuteczność suszenia.
• Wentylator odmuchowy – finalne osuszenie powierzchni owoców przed pakowaniem.
Langlebigkeit und Sicherheit
• Konstrukcja głównych elementów ze stali malowanej proszkowo – odporność na intensywną eksploatację.
• Elementy mające kontakt z wodą wykonane ze stali nierdzewnej – odporność na korozję.
• Bezpieczeństwo zgodne z wymaganiami dyrektyw maszynowych i norm ISO (m.in. osłony, wygrodzenia, fotobariery).
Technische Parameter
• Wymiary: zależne od ilości wyjść z maszyny sortowniczej
• Zapotrzebowanie energetyczne: 15 kW 3x400 50/60 Hz, zabezpieczenie C32A Przekrój przewodu: 5x8 mm2
• Woda: 6,5 m³, ciśnienie 8 bar, odpływ 200 mm
• Stopień filtracji: 5 µm zgodnie z ISO 8573-1 5-4-3
• Powietrze: 50 nl/min, ciśnienie powietrza 8 bar
• Silnik: 0,37 kW
• Poziom hałasu: 64 dB

Optionen Zusätzlich

  • Erweiterung mit zusätzlichen Ausgabetabellen:
    Możliwość dostosowania liczby wyjść z maszyny sortowniczej do większej liczby klas jakościowych lub wagowych. W zależności od projektu można zaprojektować nawet kilkadziesiąt wyjść dla różnych kategorii produktu.
  • Różne typy stołów pakerskich:
    W ofercie dostępnych jest kilka rozwiązań dotyczących stołów, co pozwala dobrać ergonomię pracy do liczby pracowników, rodzaju opakowań i dostępnej przestrzeni.
  • Doposażenie linii w urządzenia automatyzujące logistykę
    • robot rozładunkowy – szybszy i bardziej wydajny rozładunek skrzyniopalet,
    • podajnik skrzyniopalet typu PPA-L z popychaczem oraz przenośnik rolkowy grawitacyjny – automatyczny rozładunek pełnych skrzyniopalet oraz odbiór pustych,
    • napełniarki skrzyniopalet – jedno- lub dwuskrzyniowe, pozwalające na szybkie i w pełni automatyczne napełnianie skrzyniopalet (nawet do kilku ton produktu na godzinę).
  • Linia do presortingu:
    Możliwość rozbudowania o linię wstępnego sortowania, np. oddzielającą bardzo małe lub bardzo duże owoce, czy wstępnie klasyfikującą produkt pod kątem dalszych procesów.
  • Gewichtssystem:
    Zastosowanie wag elektronicznych do ważenia pełnych opakowań (np. kartonów lub skrzynek) oraz kontroli masy końcowej – ułatwia spełnienie wymagań odbiorców oraz norm handlowych.
  • Bezpieczeństwo i ergonomia:
    • komplet wygrodzeń i barier ochronnych,
    • przemyślane dojścia serwisowe, podesty.
  • Ekonomiczność i ekologia:
    • obieg zamknięty wody procesowej z filtracją,
    • energooszczędne napędy i oświetlenie LED,
    • optymalizacja zużycia sprężonego powietrza.

Laden Sie die Broschüre herunter

Laden Sie die Broschüre herunter und erfahren Sie mehr über das Produkt.

Hauptsächlich Merkmale und Funktionen

  • Uniwersalne zastosowanie i elastyczność konfiguracji
  • Zaawansowana technologia sortowania i kontroli jakości
  • Efektywny i delikatny system wodnego rozładunku
  • Trwałość konstrukcji i odporność na warunki pracy
  • Nowoczesny system suszenia produktu
  • Ergonomia pracy i bezpieczeństwo operatorów

Sortierlinie 3MS z wodnym rozładunkiem została zaprojektowana z myślą o pracy z szerokim zakresem owoców i warzyw. Danke elektronicznej klasyfikacji według wagi, wymiarów, koloru oraz stanu powierzchni możliwe jest szybkie dostosowanie parametrów do różnych odmian i wymagań rynkowych. System pozwala na płynne przełączanie produkcji bez konieczności ingerencji w konstrukcję linii.

Das Herzstück der Linie ist Bildverarbeitungssystem, który analizuje znaczną część powierzchni każdego produktu, wspierany przez elektroniczne ważenie w czasie rzeczywistym. Całość obsługiwana jest przez intuicyjny panel operatorski, umożliwiający zapis i odtwarzanie ustawień. Dodatkowo system generuje rozbudowane statystyki pracy, obejmujące wydajność, rozkład jakości oraz udział poszczególnych klas produktu.

Zastosowanie wodnego rozładunku skrzyniopalet oraz odpowiednio dobranych przenośników zapewnia maksymalną ochronę produktu już od pierwszego etapu procesu. System umożliwia obsługę dużych skrzyniopalet, buforowanie owoców w kanałach wodnych oraz ich płynne podawanie do dalszych etapów sortowania, minimalizując ryzyko uszkodzeń mechanicznych.

Konstrukcja linii oparta jest na wysokiej jakości stali, a wszystkie elementy mające kontakt z wodą wykonano ze Edelstahl, co skutecznie zabezpiecza przed korozją i wydłuża żywotność urządzenia. Dodatkowe zabezpieczenia antyobiciowe oraz osłony zgodne z normami bezpieczeństwa zwiększają odporność systemu na intensywną eksploatację.

Linia została wyposażona w wydajny system suszenia oparty na gąbkach o wysokiej chłonności z automatycznym wyciskaniem. Proces wspierają dwa wentylatory, które zwiększają skuteczność odmuchu, przygotowując produkt do dalszych etapów pakowania lub dystrybucji.

Projekt linii uwzględnia komfort pracy operatorów poprzez logiczne rozmieszczenie elementów sterujących oraz czytelne oznaczenia stref pracy i zagrożeń. Łatwy dostęp do punktów serwisowych usprawnia obsługę techniczną, a zastosowane rozwiązania podnoszą poziom bezpieczeństwa i efektywności pracy całego zespołu.

Eine Reihe von Früchten nebeneinander auf weißem Hintergrund: Apfel, Tomate, roter Apfel, Orange, Zitrone, Orange und Kiwi.

Vorteile gegenüber dem Wettbewerb Vorteile

Szybkie dostosowanie linii do nowych zleceń

Zmiana programu sortowania (produkt, klasy, parametry) zajmuje niewiele czasu, co ułatwia pracę przy częstych zmianach partii.

Zaawansowana kontrola jakości

System raportowania (udział klas, odrzuty, statystyki wydajności) pozwala lepiej kontrolować jakość dostaw i argumentować ją przed odbiorcami.

Łatwa integracja z istniejącą infrastrukturą

Linia może współpracować z przenośnikami, napełniarkami, systemami etykietowania czy magazynowania – bez konieczności gruntownej przebudowy całego zakładu.

Ograniczenie wpływu czynnika ludzkiego

Automatyczne sortowanie według jasno zdefiniowanych parametrów zapewnia powtarzalny efekt niezależnie od zmiany załogi.

Poprawa ergonomii pracy

Przemyślane stoły pakerskie, odpowiednie wysokości robocze i niższy poziom hałasu pomagają utrzymać stabilną wydajność zespołu w ciągu całego dnia.

Spójny serwis i dostępność części

Jeden producent i ustandaryzowane podzespoły skracają czas reakcji serwisu i ograniczają przestoje.

Nutzen Sie die Möglichkeiten moderner Sortiermaschinen, um Ihre Produktionsprozesse zu optimieren. Vereinbaren Sie einen Termin und erfahren Sie, wie innovative Technologien Ihren Betrieb verändern und Effizienz und Produktqualität steigern können. Der Einsatz eines elektronischen Produktsortiersystems und moderner Produktionslinien ist der Schlüssel zum Erfolg im dynamischen Lebensmittelmarkt.
